方形電感式接近開關
Q40出線式方形電感式接近開關


                                            Q40電感式標準型接近開關出線式

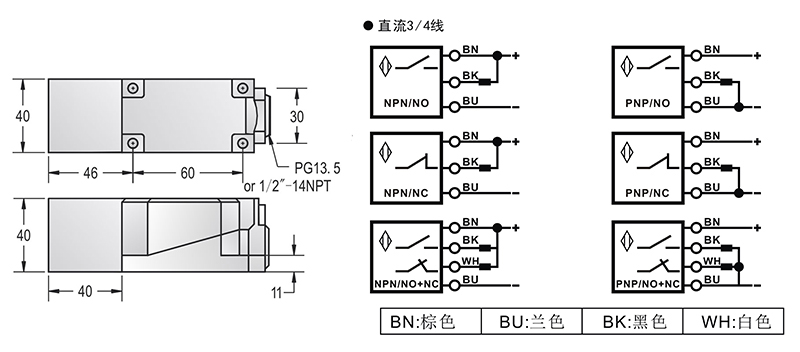

產品尺寸

Q40 * 40 *118

安裝方式

齊平

非齊平

感應距離

15mm / 20mm

20mm / 30mm

外殼材質

ABS

是否帶LED

●帶LED

工作電壓

10-30VDC

連波

<10%

無負載電流

<10mA

*大負載電流

150mA

漏電流

<0.01mA

電壓降

<1.5V

開關頻率

500Hz / 300Hz

300Hz / 150Hz

響應時間

0.5ms / 1ms

0.5ms / 1ms

開關遲滯

<15%(Sr)

重復精度

<3.0%(Sr) /<5.0%(Sr)

<3.0%(Sr) /<5.0%(Sr)

保護等級

IP67

工作環境溫度

-25°C- +70°C

溫度漂移

<10%(Sr)

短路保護

YES

過載電流保護點

180mA

EMC

RFI>3V/M / EFT>1KV  /  ESD>4KV(contact)

沖擊/震動

IEC 60947-5-2,Part7.4.1  /  IEC 60947-5-2,Part7.4.2

感應面材質

ABS

DC三線式10-30V NPN常開

I1QP40 * NO-118C

I2QP40 * NO-118C

DC三線式10-30V NPN常閉

I1QP40 * NC-118C

I2QP40 * NC-118C

DC三線式10-30V PNP常開

I1QP40 * PO-118C

I2QP40 * PO-118C

DC三線式10-30V PNP常閉

I1QP40 * PC-118C

I2QP40 * PC-118C

DC三線式10-30V NPN 常開+常閉

I1QP40 * NS-118C

I2QP40 * NS-118C

DC三線式10-30V PNP常開+常閉

I1QP40 * PS-118C

I2QP40 * PS-118C
